Atlas Computacional de Cardiología
Simulador cardíaco 3D con ECG de 12 derivaciones
Explora la anatomía coronaria tridimensional, el árbol de excito-conducción sobre corte coronal y el trazado de ECG de 12 derivaciones sincronizado en tiempo real con derivaciones adicionales posteriores (V7-V9) y derechas (V3R-V4R).
Enlace Profundo
Arquitectura de estado determinista en la URL
Cada escenario electrofisiológico y patrón isquémico se codifica en parámetros de consulta unívocos. Puedes compartir, enlazar o citar cualquier configuración clínica con una dirección reproducible en cualquier navegador.
URL de ejemplo reproducible:
https://mioatlas.com/simulador/?syn=SCACEST&ter=LAD_PROX&phe=DE_WINTER&sev=SUBTOTAL
Configuración: Síndrome coronario agudo con elevación del ST, territorio descendente anterior proximal, fenotipo equivalente de De Winter y severidad subtotal.
Parámetros de consulta válidos del simulador
| Parámetro | Valores soportados | Descripción funcional |
|---|---|---|
mode |
coronary | conduction |
Modo visual: anatomía coronaria cerrada o corte coronal del sistema de conducción. |
syn |
BASAL | SCACEST | SCASEST |
Síndrome clínico evaluado en el árbol coronario. |
ter |
LMCA | LAD_PROX | RCA_MID (18) |
Identificador anatómico del sitio de estenosis u oclusión coronaria. |
phe |
CLASSIC_STEMI | DE_WINTER | WELLENS_TYPE_A | WELLENS_TYPE_B | ASLANGER | SHARK_FIN | LBBB_SGARBOSSA | PACEMAKER_SGARBOSSA |
Fenotipo electrocardiográfico de oclusión coronaria aguda (equivalentes OMI). |
ph |
HIPERAGUDA | AGUDA | ESTABLECIDA | SUBAGUDA | CRONICA |
Fase temporal de evolución del infarto transmural. |
dom |
RIGHT | LEFT | CODOMINANT |
Patrón anatómico de dominancia arterial coronaria. |
sev |
TOTAL | SUBTOTAL |
Severidad de la oclusión luminal culpable. |
add |
1 |
Activa la visualización de derivaciones adicionales (V7-V9 y V3R-V4R). |
arr |
AFIB | AVNRT | TORSADES (43) |
Identificador del trastorno del ritmo o defecto de conducción. |
43
arritmias con morfología propia
18
sitios de oclusión coronaria
8
fenotipos ECG / equivalentes OMI
12+
derivaciones estándar + V7-V9 y V3R-V4R
3
patrones de dominancia coronaria
5
fases temporales del infarto
11
arterias coronarias reconstruidas
100%
gratis, sin registro, en el navegador
Catálogo Clínico
Acceso directo a entidades patológicas
Selección didáctica de escenarios representativos. Cada botón enlaza directamente al estado del simulador configurado con los parámetros exactos del modelo.
Trastornos del Ritmo y Bloqueos de Conducción
Arritmias auriculares
Fibrilación auricular
Arritmias de la union
Taquicardia por reentrada intranodal (lenta-rápida)
Arritmias ventriculares
Torsade de pointes
Bloqueos AV
Bloqueo AV completo (tercer grado)
Bloqueos intraventriculares
Bloqueo completo de rama izquierda
Oclusiones Coronarias e Isquemia Miocárdica
Tronco coronario izquierdo
Tronco Coronario Izquierdo (TCI / LMCA)
Descendente anterior
Infarto anteroseptal extenso (LAD proximal, post-S1/pre-D1)
Descendente anterior
Infarto ápico-inferior (LAD recurrente / wraparound)
Circunfleja
Infarto lateral y posterolateral (LCx proximal)
Coronaria derecha
Infarto inferior aislado (RCA media)
Coronaria derecha
Infarto posterior / ínfero-septal (PDA proximal)
Fenotipos Electrocardiográficos OMI
Equivalentes de oclusion (OMI)
Patrón de de Winter (Equivalente OMI)
Equivalentes de oclusion (OMI)
Síndrome de Wellens Tipo A (T Bifásica)
Equivalentes de oclusion (OMI)
Síndrome de Wellens Tipo B (T Invertida Profunda)
Equivalentes de oclusion (OMI)
Patrón de Aslanger (OMI Inferior con Enf. Multivaso)
Equivalentes de oclusion (OMI)
Criterios de Sgarbossa-Smith (Bloqueo de Rama Izquierda)
Equivalentes de oclusion (OMI)
Criterios de Sgarbossa en Ritmo de Marcapasos
Explorar los catálogos temáticos completos
Catálogo 3D
Simulador de arritmias (43 entidades) →
Trastornos sinusales, auriculares, nodales, ventriculares y bloqueos.
Catálogo Isquemia
Simulador SCACEST e IAMCEST →
18 sitios de oclusión coronaria y 8 fenotipos equivalentes OMI.
Patologías estructurales
Patologías estructurales en el simulador cardíaco 3D
Explora la anatomía intracavitaria, la hemodinámica y la correlación clínica de 42 cardiopatías valvulares, miocárdicas y congénitas en un corazón tridimensional interactivo.
Monitor Técnico
Simulador ECG 12 derivaciones →
Monitor continuo a 120 Hz, derivaciones V7-V9, V3R-V4R y dipolo 3D.
Índice maestro
Las 69 patologías en una tabla →
Cada entidad con sus sinónimos y la URL que la abre ya configurada.
El catálogo completo de MioAtlas integra 69 entidades clínicas modeladas en tres dimensiones. Las fichas explicativas y el análisis documental de cada patología se publican progresivamente en las secciones correspondientes.
Perfusión e Isquemia
Simulador SCACEST 3D e isquemia coronaria

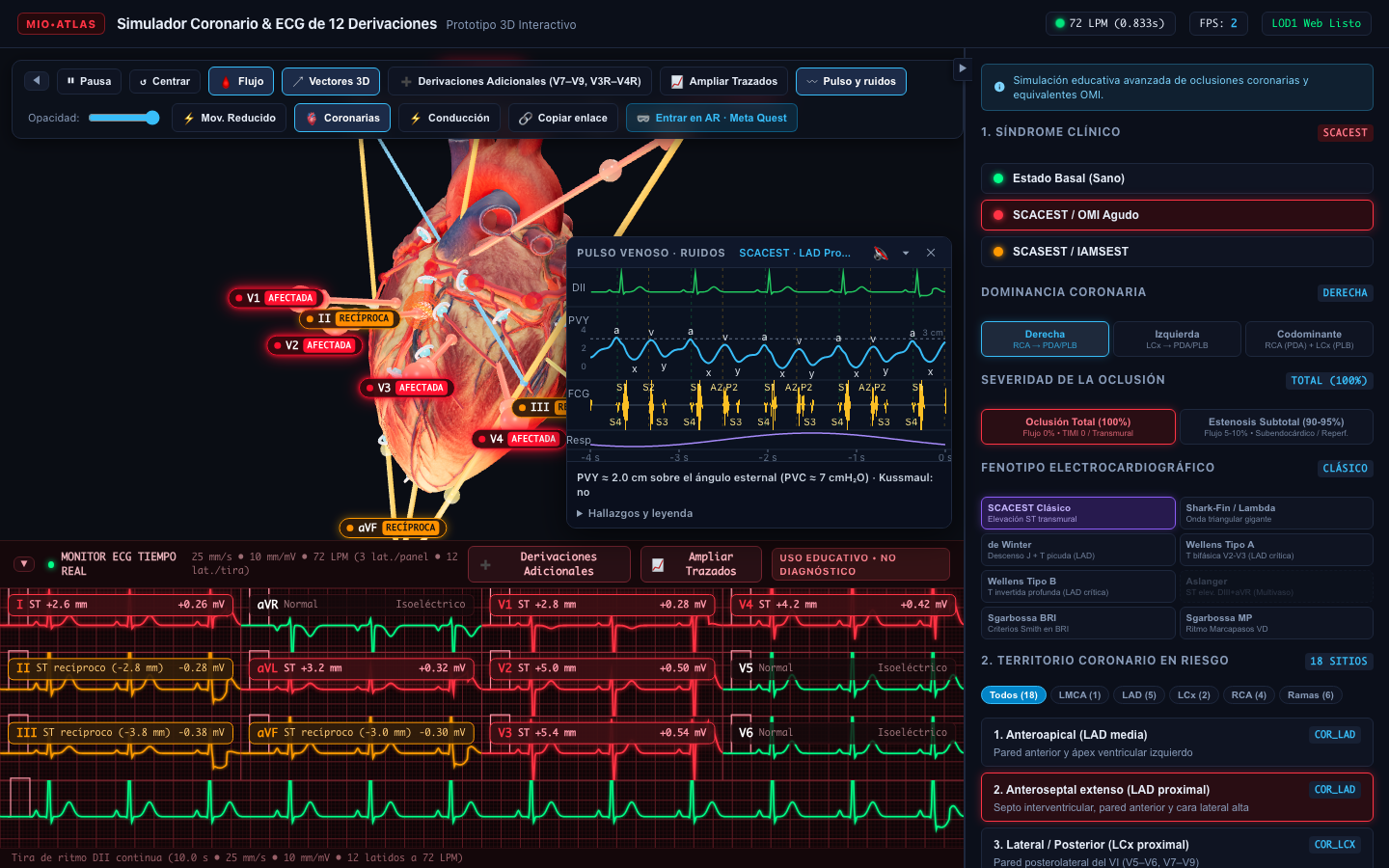

El módulo coronario reproduce la repercusión eléctrica y tisular del síndrome coronario agudo con elevación del segmento ST (conocido como SCACEST en España o IAMCEST en el ámbito internacional e hispanoamericano). Se modelan 18 sitios de oclusión en las 11 arterias principales, desde el tronco común izquierdo hasta las ramas diagonales y marginales.
La extensión del área en riesgo y la distribución de la elevación o descenso recíproco del ST se ajustan dinámicamente según la anatomía de dominancia coronaria (derecha, izquierda o codominante) y la fase evolutiva del infarto (hiperaguda, aguda, establecida, subaguda y crónica), incluyendo patrones de oclusión crítica como De Winter, Wellens y criterios de Sgarbossa.
Electrofisiología 3D
Simulador de arritmias y sistema de conducción

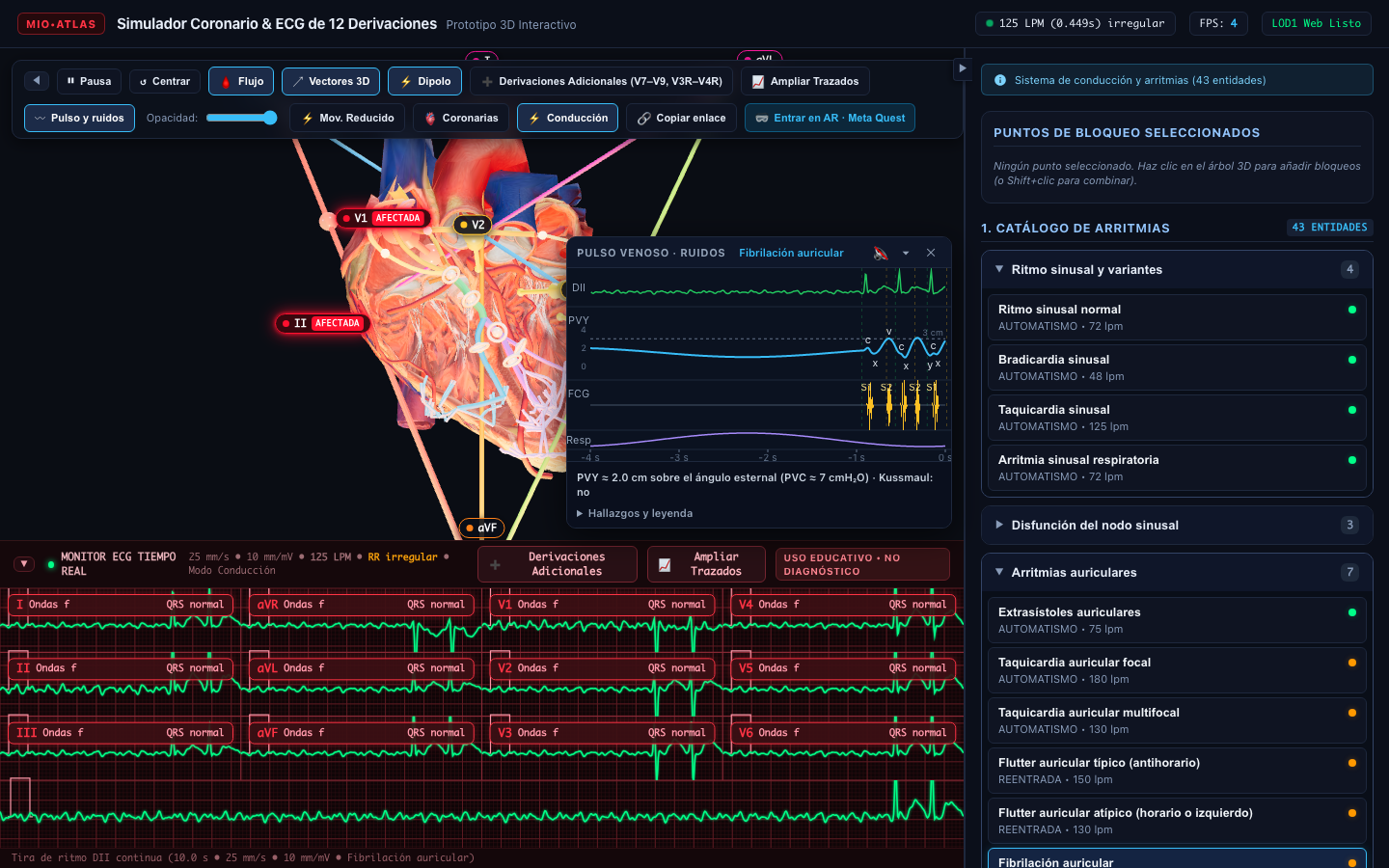

Mediante una sección coronal del corazón, el simulador revela la trayectoria anatómica del nodo sinoauricular, los tractos internodales, el haz de Bachmann, el nodo auriculoventricular en el triángulo de Koch, el haz de His y las ramificaciones fasciculares con la red subendocárdica de Purkinje.
El motor electrofisiológico reproduce 43 entidades con cinemática propia: desde ritmos sinusales fisiológicos y disfunción nodal, hasta macro-reentradas auriculares en flutter típico por el istmo cavotricuspídeo, activación caótica en fibrilación auricular, taquicardias por reentrada intranodal (AVNRT), vías accesorias en Wolff-Parkinson-White, bloqueos auriculoventriculares de primer, segundo (Mobitz I y II) y tercer grado, y bloqueos de rama bifasciculares y trifasciculares.
Monitor Electrocardiográfico
Simulador de ECG de 12 derivaciones y derivaciones adicionales

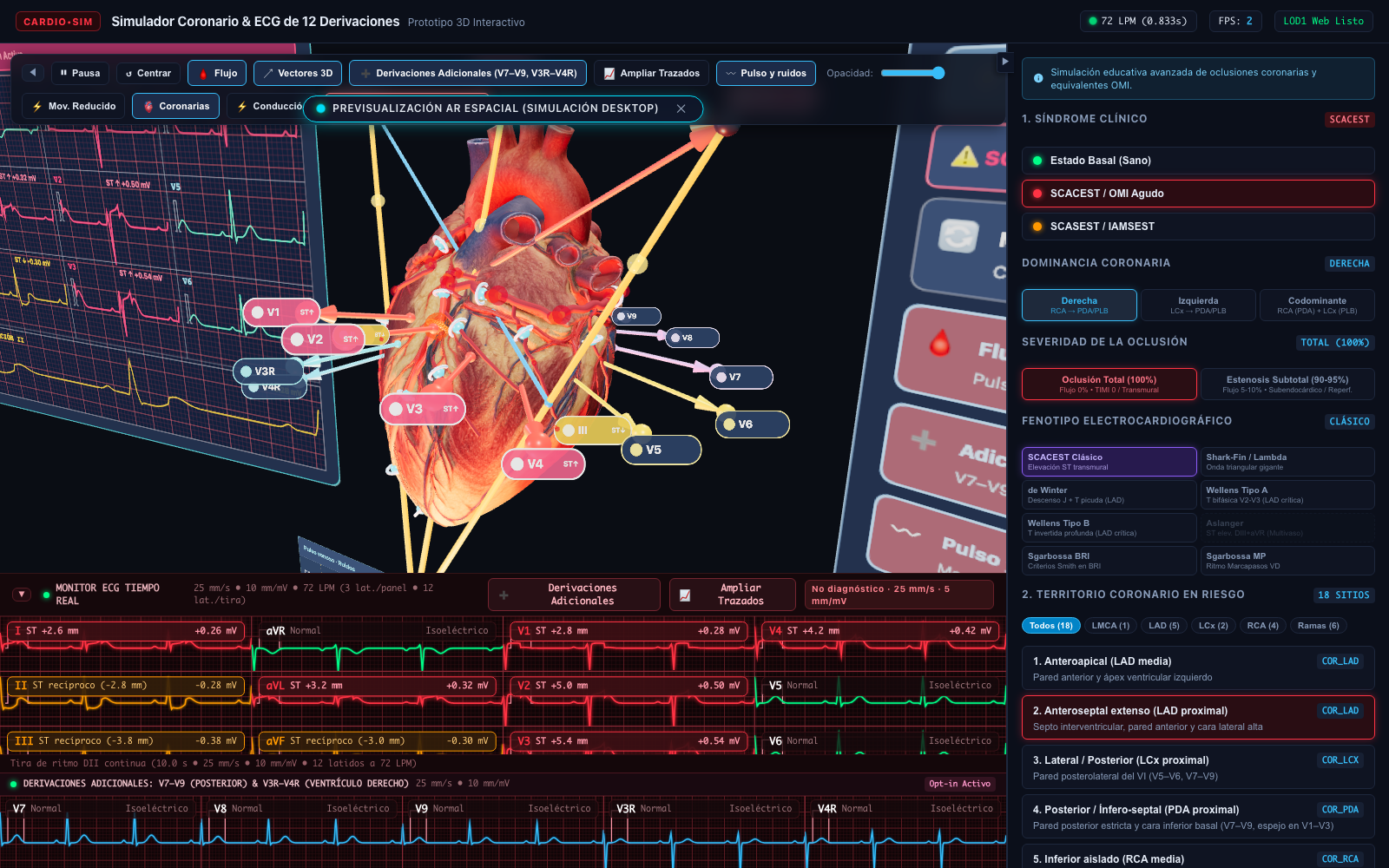

El monitor sintético genera el trazado continuo a 120 Hz calibrado a velocidad clínica estándar de 25 mm/s y 10 mm/mV sobre rejilla milimetrada. Proyecta los vectores de derivación tridimensionales (I, II, III, aVR, aVL, aVF y precordiales V1-V6) en el espacio torácico con cálculo del dipolo cardíaco instantáneo.
Para una evaluación completa de la cara posterior e infartos del ventrículo derecho, la herramienta permite activar derivaciones adicionales: posteriores (V7, V8, V9) y precordiales derechas (V3R, V4R), adaptando el intervalo QT mediante la formulación de Fridericia según la frecuencia cardíaca instantánea.
Pulso venoso yugular y fonocardiograma
Correlación hemodinámica sincronizada del ciclo cardíaco. Visualización de la curva de presión venosa con sus ondas características (ondas a, c, v y senos de descenso x e y), presencia de ondas a en cañón en la disociación auriculoventricular y registro fonocardiográfico de los ruidos cardíacos primero (R1), segundo (R2), tercer ruido (R3) y cuarto ruido (R4).
Realidad Aumentada Inmersiva (WebXR)
Soporte nativo WebXR para dispositivos de realidad mixta y visores Meta Quest. Permite proyectar el modelo cardíaco a escala anatómica real 1:1 en el entorno físico, orbitar tridimensionalmente alrededor de las cavidades y examinar la orientación espacial de los vectores de derivación frontal y precordial en el espacio del usuario.
